基于城市一卡通管理平臺的數字化城市公共交通子系統的設計與實現
【摘要】 隨著信息化技術的發展和信息化系統的普及，我國也進入了數字化城市建設和發展的新高潮。在此背景下，國家規劃局開始實施“金卡工程”——城市一卡通的建設工作。城市一卡通以建立全方位、全覆蓋的數字化城市為發展目標，到2006年已經進行到了第一期的末尾，基本實現大中型城市的“一卡通”便民系統，“城市一卡通”已經成為城市數字化的一種標志和潮流。其中“城市一卡通公共交通子系統”是數字化城市的重點建設項目，也是“金卡工程”應用和推廣的核心項目，公共交通子系統不僅僅在現代化城市建設中啟到中流砥柱的作用，而且也是未來城市交通管理的發展趨勢。金卡工程建設總體上遵循“統籌規劃、統一標準，重點先行、層次推進，整合資源、講究實效，強化管理、確保安全”的六十四字建設原則。城市交通統籌規劃部分針對本地的交通特點開發了相應的一卡通公共交通子系統。本系統的開發、設計將方便城市市民出行，在原有簡單的月片卡管理的基礎上，重新建設了一卡通平臺公共交通管理子系統，并且對于一卡通平臺公共交通管理子系統的卡片管理子系統、報表統計子系統、交易處理子系統、進行了重新設計，對各個系統的數據通信和協議制定了統一的標準。為與一卡通平臺進行統一接口對接打下了堅實的基礎。論文從一卡通平臺公共交通管理子系統的需求入手，結合現存的業務流程對用戶的需求進行了設計，完成了包括部分?jǐn)?shù)據庫表單在內的系統功能的詳細設計。同時對系統的部分功能進行了實現，并基于“白盒測試”的思路對部分功能進行了完整性的測試，一卡通平臺公共交通管理子系統的開發和實際應用，不僅提高了公共交通系統的服務質量，還加快了城市化建設，方便了市民的出行。
第 1 章 緒 論
1.1 背景簡介
目前國外的公共交通一卡通系統已經基本建立完善，在形式上其主要存在以下兩種應用結構，一是面向區域互通或是全國互通的純公共交通智能卡，能夠?qū)崿F(xiàn)跨地區，甚至跨國家的一卡多刷；一是與植入金融類卡面，將金融卡的日常支付功能與公共交通卡的交通支付功能相綁定，實現“交通、購物、存取”一體化。雖然國外尤其是歐洲的一卡通網絡在應用上較為完善，但是在研究中我們也發現，國外在交通一卡通系統的安全防范等方面所作的研究還比較少，整個體系還不如國內完善，這與國外銀行、金融網絡安全建設水平較高不無關系。
1.2 國內外現狀
本系統的開發、設計將解決城市民出行苦難，提高了出行效率，降低出行成本，增強了數字化城市服務建設的活力。另外，一卡通平臺公共交通子系統較充分地考慮了城市本地民族風俗習慣的特點，不僅功能全面，而且能夠滿足全區統一規范的要求，并在系統總體結構、數據庫設計、構件化程序設計、系統安全性和可維護性等關鍵技術的設計和實施上有其獨到之處。論文從一卡通平臺公共交通管理子系統的需求入手，結合現存的業務流程對用戶的需求進行了設計，完成了包括部分?jǐn)?shù)據庫表單在內的系統功能的詳細設計。同時對系統的部分功能進行了實現，并基于“白盒測試”的思路對部分功能進行了完整性的測試。
.............
第 2 章 城市一卡通平臺公共交通子系統的整體架構
2.1 城市一卡通平臺總體構架

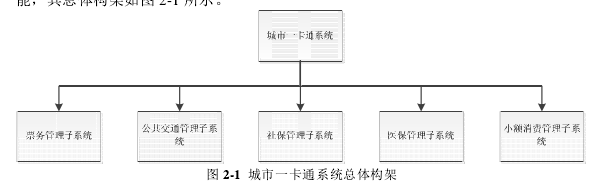

隨著城市信息化水平的不斷提高以及政府無紙化辦公的不斷推進，越來越多的業務業務工作從紙質走向了電子化。醫保、社保、保險、理財市民手工的各類信息卡也越來越多，為方便市民出行、辦公，國家提出了跨平臺、跨系統甚至跨地域的城市一卡通建設規劃，即金卡工程。在工程中，要求多卡合一，打通各類消費卡片管理系統間的明顯界限，確保市民通過一張卡片既可以完成以往多張卡片才能完成的工作。一般而言一卡通系統包括公交卡、社�？�、醫�？�、門票卡、儲蓄卡、消費卡等多種功能，其總體構架如圖2-1 所示。
2.2 公共交通子系統的總體架構
公共交通管理子系統是城市一卡通管理平臺的一個部分，運行于城市一卡通管理公司，負責處理一卡通管理平臺中公交交通部分發生的一卡通消費信息、系統信息等，同時還負有管理卡發行、公交賬戶激活和系統維護等職能。此外，公共交通子系統還將為一卡通管理平臺提供分中心結算和信息管理功能，并為其管轄范圍內的小型公交公司提供查詢報表平臺，以提高營運單位的信息管理水平。一般而言，我們可以將公共交通管理子系統看作是整個系統的“中間件”，受“單獨賬戶”，即各類子系統僅存儲其消費記錄、賬戶余額、帳戶間金額不可共享，特性的制約，其一方面在公共交通管理子系統具有獨立的管理、維護、運行權限，即需要下聯各個消費機，采集、整理公交系統的消費數據，一方面又需要向一卡通公司報備整個消費記錄，是一個具有獨立運算能力的子系統，系統邏輯架構如圖 2-2所示。從圖2-2并結合“公交IC卡”的實際使用方式，可以看出公共交通管理子系統，不僅包括 “系統—系統”的鏈路模式，還有“終端—終端”、“終端設備—系統”等兩種連接模式。其中“終端—終端”的連接硬件設備廠商已經通過 RFID、NFC 等近距離無線傳輸模式進行了實現，而“終端設備—系統”、“系統—系統”之間的連接方式，考慮到終端設備的分布性特點以及系統安全性的要求，在“終端設備—系統”的連接中，采用廣義局域網即因特網的模式得以實現，這種模式雖然使得數據運行在一個相對不安全的公網上，但考慮到嵌入式單片機不易被入侵，數據格式相對穩定等因素，其安全性和風險在一個相對可以接受的范圍內，“系統—系統”之間的連接因安全性需求較高，而鏈路相對較少，采用局域網或?qū)Ｓ墟溌愤M(jìn)行連接。其整個網絡物理構架如圖2-3所示。
3．城市一卡通平臺公共交通子系統需求分析 ...................... 11
3.1 功能需求概述 .......... 11
3.2 業務結算部分需求分析 .................. 12
3.3卡應用管理需求分析 ............. 18
4．城市一卡通平臺公共交通管理子系統的設計 ........ 22
4.1 系統設計原則 ................. 22
4.2 總控系統 .................. 22
5．城市一卡通平臺公共交通管理子系統的實現 .................. 39
5.1 系統界面 .............. 39
5.2信息管理子系統 ............ 41
第 5 章 城市一卡通平臺公共交通管理子系統的實現
5.1 系統界面
其中包括通訊傳輸、業務文件、清算、對賬、報表、信息管理、幫助等幾個部分。其中通訊傳輸模塊包括下發數據、上傳數據兩個按鈕；業務文件包括消費數據處理、可疑明細處理、清算結果處理、明細調整、已清算文件清單查詢、補采發文件下發（上傳）等按鈕；清算包括按公交公司清算、按公交分公司清算、按公交車隊清算、按線路清算、按公交車清算、按司機清算等按鈕，執行后將返回正常消費筆數和金額，調整筆數和金額，可疑筆數和金額等當日消費帳務信息；對賬功能按鈕為單一按鈕，五下拉菜單，點擊后將自動統計系統統計結果和上級單位下發的統計結果之間的差異，并成對賬結果；報表功能具有查看、打印、導入、導出四個功能鍵，完成各類報表的打印、導入、導出；信息管理包括分公司管理、線路車隊管理、設備信息管理、信息卡信息管理、網點信息管理、采集點信息管理、黑名單管理、中心代碼管理八個部分，其中每個功能又有查詢、刪除、編輯、修改（黑名單管理除外），四個功能鍵，用以完成信息的維護工作。
5.2 信息管理子系統
線路車隊管理在功能上要求，操作人員可以對這些信息進行增加、編輯、刪除、查詢。在查詢中，根據查詢所輸入的各種信息，獲取車輛，線路，車隊信息，在結果界面中顯示，便于管理人員了解車輛，線路，車隊信息的詳細情況；在添加/編輯/刪除界面，點擊“添加”功能按鈕，彈出添加功能頁面，填寫相關信息，進行提交。“添加”結果會顯示在數據處理結果頁面中，在結果頁面列表中，篩選指定信息，單選，并點擊“編輯”功能按鈕，彈出修改功能頁面，填寫車輛，線路，車隊信息，進行提交，“編輯”結果會顯示在數據處理結果頁面中，在結果頁面列表中，核選指定信息，可多選，并點擊“刪除”功能按鈕，彈出提示對話框，進行提交，“刪除”結果通過彈出對話框顯示；在數據處理結果界面，根據查詢/添加/編輯/刪除的操作，提供相應的結果界面，以顯示當操作的結果。
.............
第 6 章 結論與展望
當然由于時間和作者的能力，系統離真正投入運用還存在一定的距離。系統沒有對安全性作太多的考慮，還需要不斷完善。系統的頁面做了少許美化。大部分時間都放在了系統的實現上，對頁面沒花太多心思。 目前本系統的建設己經基本完成，但由于實踐經驗的不足和掌握的資料不夠全面等各方面原因，以至于關于系統的分析和設計存在一定的片面性和局限性，對本系統的研究還需要不斷地補充完善，今后的主要工作有： （1）提高系統的高效性，以保證系統的準確高效，而真正體現系統的實用性 （2）針對一卡通項目的管理模式要不斷改進和完善，包括對用戶的職責和權限的管理，和適應用戶與項目等管理對象的不斷發展變化，管理模式也不能一成不變，要不斷對現有模式進行檢測和評估并加以改進，以實現系統的健壯性和可擴展性。
..............
