【摘要】 近些年來,民用建筑的抗火研究得到了充足的發展,而針對石化企業的鋼結構廠房做的抗火研究相對較少。該文選取某石化企業乙烯改擴建工程中的乙烯／丙烯壓縮機廠房作為研究對象,該廠房采用鋼結構,火災危險性類別為甲A類,發生火災時為升溫速度更快溫度更高的烴類火,對該鋼結構廠房的抗火性能做出研究。本文采用FDS和PyroSim火災動力學軟件,考慮建筑物尺寸、生產工藝、火源熱釋放速率、火源位置、可燃物的熱燃燒屬性、初始環境條件和門窗洞口等影響火災場景的諸多因素后,設計多個不同的火災場景做數值模擬分析。通過火災場景的數值模擬,判斷該廠房的火災規模大小,對火災下的室內溫度場和煙氣可見度等影響鋼結構廠房的結構響應和消防安全的指標做出分析,判斷該壓縮機廠房的高溫危險區域。通過對溫度場的分析,判斷出“最危險火災場景”,選取“最危險火災場景”的溫度場作為廠房室內火災下的溫度場,取其溫度值并假定火災整個過程都處于這個溫度的恒溫狀態。根據傳熱學原理,對該廠房的鋼構件做升溫分析計算,判斷其安全性能,并對該廠房的防火保護給出建議。

1緒論

1.1選題背景

我國的石油化工發展迅速，到目前為止，我國已有約1800多家中小型氮肥企業，100多家大型石油化工基地和3000多家化工廠。我國經濟實力的不斷加強，對生產安全和環境保護提出更高的要求，國家大力發展對化工企業老舊廠房擴建工程、引進大型生產裝置和加快自主研發速度，以適應新時期的工業生產要求。

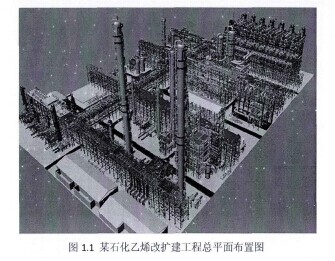

本文所選工程背景為某石化企業乙稀改擴建工程（圖1.1），位于大慶市郊區，國家重點建設項目。該工程鋼結構部分主要由管廊、裂解爐和壓縮廠房三部分組成，使用鋼材共計2萬多噸，總投資約140億元。該工程地上部分有裂解裝置、壓縮裝置、煉油裝置、共用工程建筑和其他附屬結構，全部釆用鋼結構建筑。

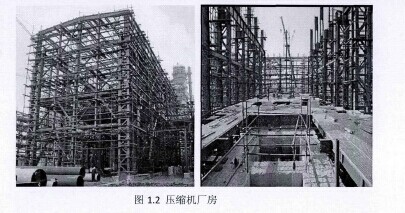

該文所選的某壓縮機廠房（圖1.2）中的裂解氣壓縮機是乙煉裂解裝置的關鍵設備，被稱為乙稀裂解裝置的心臟，其正常運轉是保證乙稀裂解裝置乃至配套裝置正常生產的先決條件。

1.2某壓縮機廠房工程概況

1.2.1某壓縮機廠房的結構設計內容

1、設計依據

1）上級主管部門對初步設計的批復文件。

2）項目所在地的氣候分區：寒冷地區。年平均溫度：4.4°C；風壓：0.55KN/m2；基本雪壓：0.3KN/m2；全年主導風向：西北風；最大凍深2.09m：廠區地下水位在1.5m-2m之間；年平均降水量427.1mm；地震烈度：6度。

3）現行相關的國家規范及行業規定及國家標準圖集。

2、本項目工程技術指標：

該壓縮機廠房單層且有多個不同標高的操作平臺，技術指標見下表。樓梯間及廠房標高101.200m以下采用輕集料小型混凝土空心砌塊，101.200m以上輕鋼結構圍護墻體采用彩鋼夾心板墻板，中填巖棉保護層，墻面釆光板墻體采用雙層透明聚碳酸酯波形采光板。壓縮機廠房的技術指標見表1-2:

3、本工程的建設地點：

本項目為大慶石化某乙稀改擴建工程，乙稀裝置乙烯丙稀壓縮機廠房；建筑物設計使用年限50年。

4本工程的主要特征表：

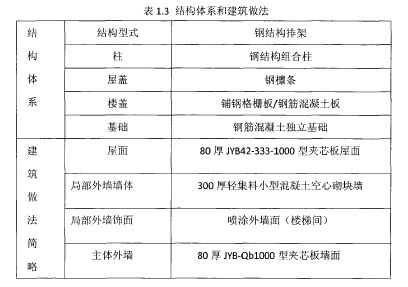

壓縮機廠房的結構體系和建筑做法詳見表1.3。

2某壓縮機廠房火災場景的數值模擬

2.1某壓縮機廠房的火災場景設計

2.1.1火災場景設計概述

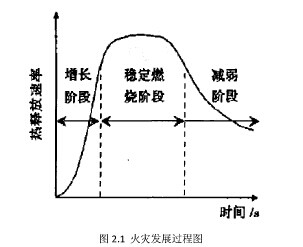

火災場景從廣義上講就是我們根據真實的火災資料，人為設定的一個從火災引燃、火災增長階段、穩定燃燒階段和減弱階段的整個火災過程（圖2.1)�；馂�(zāi)場景是以可燃物燃燒特性為基礎，并結合建筑結構、使用功能、環境狀態等邊界條件來設定的模擬場景。

設計火災是針對某一特定火災場景的工程描述，主要通過熱釋放速率、火災增長速度、火源位置、可燃物的燃燒屬性、建筑物內的可燃物的布置、環境條件以及消防系統等參數來分析設定。

2.1.2該壓縮機廠房火災場景的建立

火災場景會有多種，確定火災場景時，一般遵循“可信最不利”原則，從多種可能發生的場景中選擇可能導致火災風險最大的火災場景，如發生自動滅火系統或排煙系統等全部失效的最不利情景。

由本課題研究的壓縮機廠房的生產工藝特點決定，火災類型按照油池火的熱釋放速率曲線設計，其火災初期增長速度很快(圖2.2)。

本課題研究的某大型乙稀裝置乙烯丙烯壓縮機廠房在火災場景設計時，結合設備系統的生產工藝特點，分析最具代表性的火災場景。本節綜合考慮了建筑模型（門窗洞口）、設備系統安裝布置、當?shù)刈匀画h(huán)境狀態等因素，且假定的火災場景處于可燃介質在泄露一定時間后設備停機得到控制。場景的設置不考慮消防人員對火災的控制，排風系統損壞（采用自然排煙）等最危險的環境。根據工程經驗和相關文獻，計算模擬時間設定為1800s。

2.2火災場景中建筑模型的設計

2.2.1建筑結構模型的布置

該工程的大型乙稀裝置乙稀丙稀壓縮機廠房在火災場景設計時，利用FDS數值模擬軟件建立壓縮機廠房建筑結構模型會遇到較大的麻煩，本課題研究采用軟件對壓縮機廠房的主體結構進行布置建造，大大提高了“重塑”建筑物場景的效率。但課題研究中，若完全按照壓縮機廠房中的所有建筑結構、設備布置和其他細部構造建立模型，將會大大增加課題的工作量。

火災場景的設計中可以只抓住主要矛盾，建立壓縮機廠房的主要建筑結構布置，準確定位其中的工藝設備，控制壓縮機廠房的排放換氣條件，精確控制廠房的屋頂、墻面、門窗洞口的尺寸和定位，正確定義墻體和屋面圍護材料的導傳熱的材料屬性等，即可有效控制實際建筑物和數值模型中的火災場景的計算誤差。在本文的壓縮機廠房的建筑結構布置中，在以下幾個方面準確控制了場景的真實有效性：

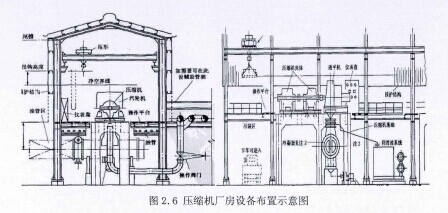

1、大型乙稀裝置乙稀兩稀壓縮機廠房中的工藝設備較多，種類功能各不相同，本文中忽略那些小的設備、管道等裝置，主要建立大型鋼質壓縮機和落地潤滑油油箱以及連接兩者的管線。該工程的壓縮機主體坐落在高強混凝土框架基礎上，標高10.500m，泄漏物將會向下流淌在廠房地面上，即使發生火災也減輕了可燃物對壓縮機主體的直接燃燒破壞。參見圖2.6，壓縮機主要設備及基礎布置示意圖。

3不同火災場景下熱釋放速率的計算分析........28

3.1熱釋放速率曲線的設定.......28

3.2火源位置不同對熱釋放速率的影響.....30

3.2.1場景廣的熱釋放速率對比分析.....30

3.2.2場景5~8的熱釋放速率對比分析.........31

3.2.3場景9~12的熱釋放速率對比分析.......33

4不同火災場景下的溫度場及煙氣可見度分析........40

4.1火源位置不同對溫度場的影響.........40

4.1.1場景1~4的溫度場分析.......40

4.1.2場景5~8的溫度場分析對比.....45

5某壓縮機廠房火災下的鋼構件升溫分析.......59

5.1傳熱學原理在鋼構件升溫計算中的應用.......59

5.2涂刷保護層的鋼構件升溫計算.......59

5.3小結........66

5 某壓縮機廠房火災下的鋼構件升溫分析

5.1傳熱學原理在鋼構件升溫計算中旳應用

在火災場景中，可燃物產生大量的熱量，通過高溫空氣福射、對流，鋼構件也獲得熱量，溫度隨之升高。而固體構件內部靠著材料自身熱屬性進行熱量傳導。求解鋼構件的溫度時，一般根據傅里葉導熱定律和熱平衡原理，利用導熱微積分方程，求得鋼構件截面上的溫度分布。

由鋼構件自身截面特性，可分為輕型和重型鋼構件。一般是根據單位長度構件表面積與體積之比F/V來劃分鋼構件是輕型或者重型鋼構件。由于鋼材是一種導熱性能非常好的建筑材料，輕型鋼構件一般可假定其截面上各點溫度相同，溫度均勻分布。

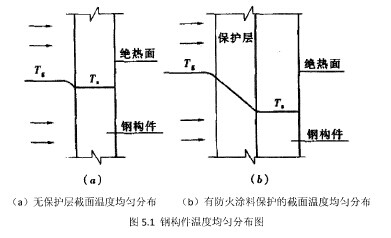

該工程的鋼結構構件大都采用的型Q235B、L型等鋼構件，一般認為它們?yōu)檩p型鋼構件。在工程中為了具有實用性，可根據鋼結構建筑的工作特點以及工程的具體要求，研究中忽略構件橫截面溫度的不均勻性，我們假定鋼構件橫斷面上的溫度分布均勻，見圖5.1。

5.2涂刷保護層的鋼構件升溫計算

鋼結構構件的防火保護主要采用耐火材料包裹、空心封閉截面（主要是柱）沖水和直接在鋼構件表面噴涂防火涂料等方法。

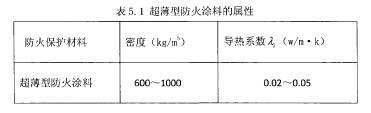

近些年來，超薄型防火涂料以易施工、涂層薄、表面光潔、裝飾效果好和防火性能卓越的特點在石化企業得到了廣泛的應用。本工程均采用超薄型防火涂料進行防火設計。針對超薄型防火涂料的材料屬性（表5.1），來計算表面有超薄型防火涂料防火保護的該廠房的鋼結構構件的升溫情況。

結論

本文針對大慶某改擴建乙烯裝置乙烯丙烯壓縮機廠房的基本設計資料，充分考慮項目的功能需求和防火目標，通過研究分析火災場景的設計、多重網格的劃分、建筑模型的建立以及材料屬性的設置等，利用數值模擬方法建立了該壓縮機廠房的個火災場景，從火災的熱釋放速率、溫度場、煙氣可見度以及鋼構件的升溫等方面進行了分析，并對廠房的防火保護給出建議。

1、該壓縮機廠房火災熱釋放速率：

民用建筑的火災熱釋放速率一般僅為5MW~20MW，而該廠房的火災熱釋放速率一般為，該廠房的烴類火災規模更大，對結構的抗火性能要求更聞火源位于壓縮機廠房吊裝孔位置時，火源產生的高溫?zé)煔獠皇芙ㄖ�結構和工藝設備的阻欄，流通順暢，氧氣充足，熱釋放速率相對較高；

火源處于壓縮機設備下和靠近建筑墻體位置時，火源附近障礙物較多，煙氣滯留，空氣流通困難，氧氣供給不足，熱釋放速率相對較低，并出現熱釋放速率的波動現象。

門窗全部開啟，排煙能力強，室內外空氣流通快，熱釋放速率較大；門窗關閉時，排煙受限，可燃物產生的有毒不可燃氣體抑制可燃介質的燃燒，熱釋放速率較低開啟門窗洞口最大熱釋放速率是未開啟門窗洞口場景下的最大熱釋放速率的1.6倍左右。

2.該壓縮機廠房溫度場、鋼構件升溫及煙氣分布規律：

火源位于吊裝孔位置時，產生的熱量不受平臺的阻攔，呈現高度越高溫度越低的趨勢，溫度分布規律為操作平臺溫度》平臺上方1.5m范圍溫度>屋頂溫度，平臺溫度約為1000°C，平臺上方1.5m范圍內溫度約為600°C，屋頂約為350°C。而火源位于其他位置時，產生的熱量都將受到平臺的阻攔，平臺下方溫度明顯高于平臺上方溫度，并且屋頂?shù)臏囟葓鲆脖绕脚_上方的空氣溫度更高，溫度分布規律是操作平臺溫度》屋頂溫度>平臺上方1.5m范圍溫度，平臺溫度約為1000°C，平臺上方1.5Cm范圍內溫度約為250°C，屋頂約為350°C。

取“最危險的場景”的溫度場做為廠房內部的溫度場，標高為10.500m處的平臺位置溫度達到1050°C，在1800s后構件溫度約為180°C屋頂溫度達到350°C，1800s后鋼主、次梁構件溫度約為120°C。

門窗開啟的場景下，距地面2m處的煙氣溫度平均值約為40°C可見度大于10m；而關閉門窗的場景，距地面2m處的煙氣溫度平均值約為140°C可見度小于，建議在壓縮機廠房冬季生產作業過程中，加強對消防排煙系統的維護和檢測，避免機械排煙通風系統失效的狀況。
